    lwgy渦輪流量計如何接線

    發布時間：2021-05-26 01:42:48  點擊次數：1913次
    lwgy渦輪流量計接線
    1.1 傳感器接線端子說明
    傳感器通道 1（流量信號）：
    1：+，
    2：-。
    傳感器通道 2：
    3：+
    2：-。
    壓力傳感器：
    4：V-， 壓力傳感器電源-；
    5：P-， 壓力傳感器信號-；
    6：P+， 壓力傳感器信號+；
    7：V+， 壓力傳感器電源+；
    溫度傳感器（Pt100）：
    8： Pt100（1）；
    9： Pt100（1）；
    10：Pt100（2）。

    1.2 輸出接線端子說明及接線方法：

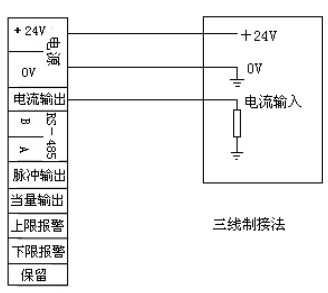

    ①三線製電流接法：

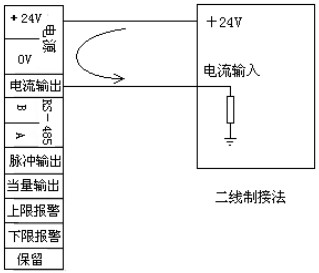

    ②二線製電流接法：
    ③三線製脈衝接法：
    ④三線製當量接法：
    ⑤報警輸出接線方法
